ピンルーター トゥイーターリング応用編

トゥイーターリング製作編です。(作業時間3分弱)

協力 サウンド カーペンター

トゥイーター周りを一段落とした、ちょっと手の込んだ作業です。

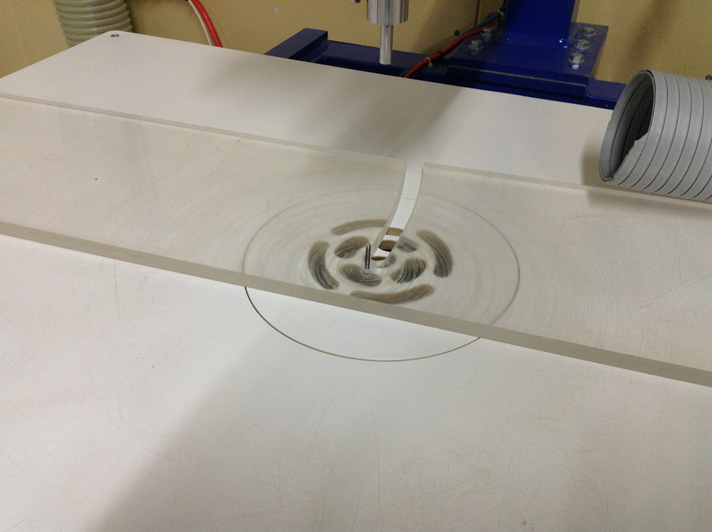

今回はピンルーター専用「円きりジグ」を使用します。

ピンルーター トゥイーターリング応用編

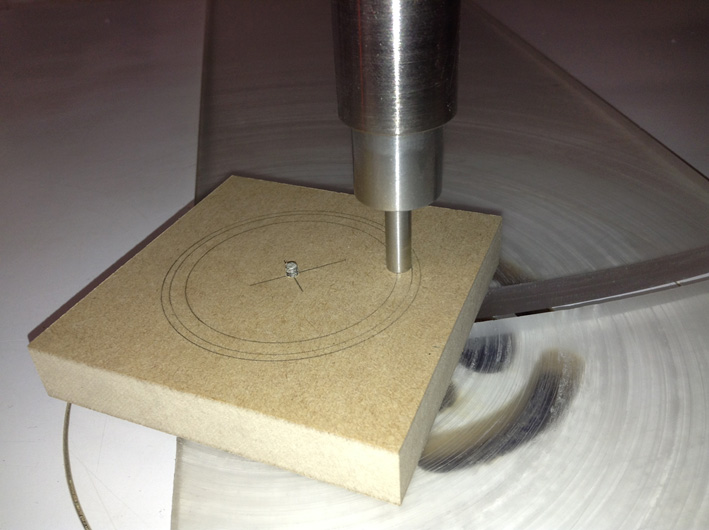

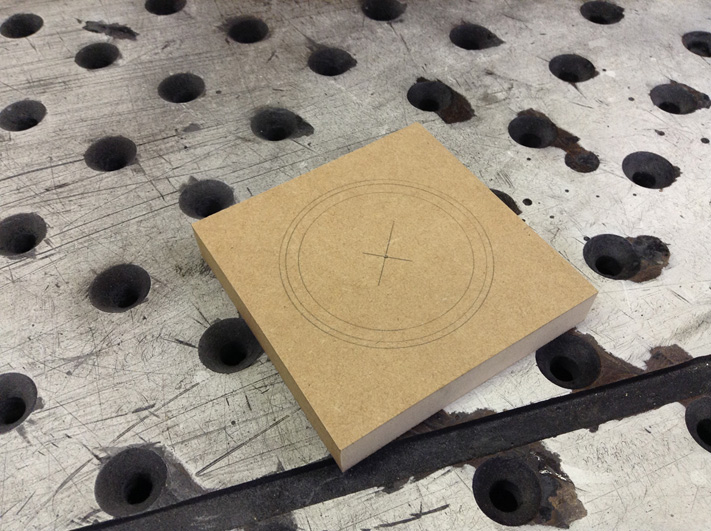

トゥイーターの実寸法をコンパスを使ってMDFに書きます。
その後、MDFの中央に3mmの穴を開けます。

ピンルーター トゥイーターリング応用編

今回トゥイーターの落とし込み量を2mmとします。

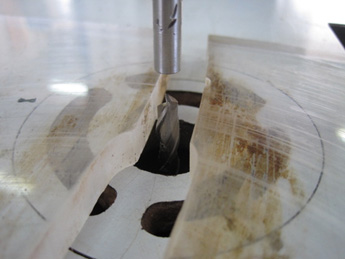

エンドミル6mm/ガイドピン6.2mm突き出し量2mmに
ピンルーターをセットします。

ピンルーター トゥイーターリング応用編

落とし込みを入れたいところにガイドピン外側をセットします。

ピンルーター トゥイーターリング応用編

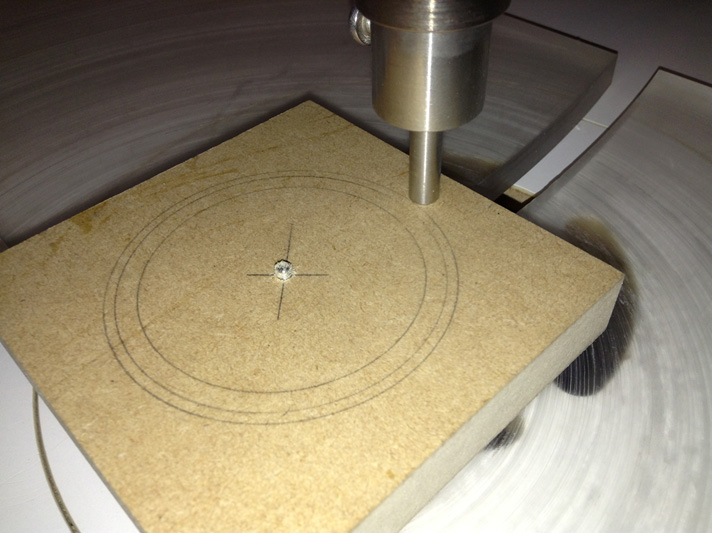

MDFを回しながらペダルを踏込み切削していきます。

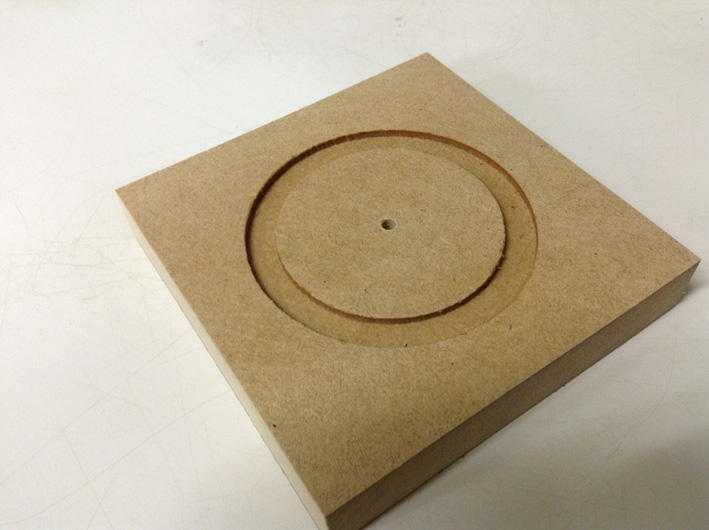

2mm落とし込み完了!!

ピンルーター トゥイーターリング応用編

続いて外周にガイドピン内側をセットします。

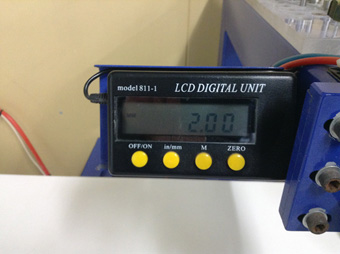

ビット突き出し量を6.5mmに変更。

ピンルーター トゥイーターリング応用編

同じく、MDFを回しながらペダルを踏込み切削していきます。
カット完了!!!

ピンルーター トゥイーターリング応用編

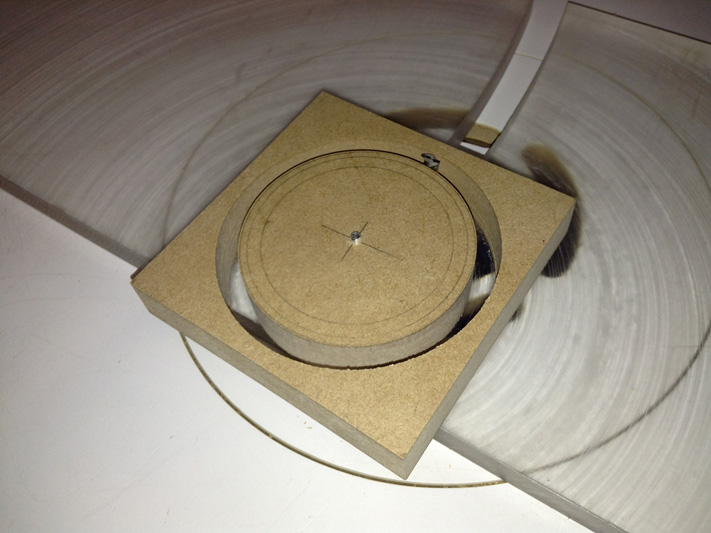

次に内周にガイドピン外側をセットして切削していきます。

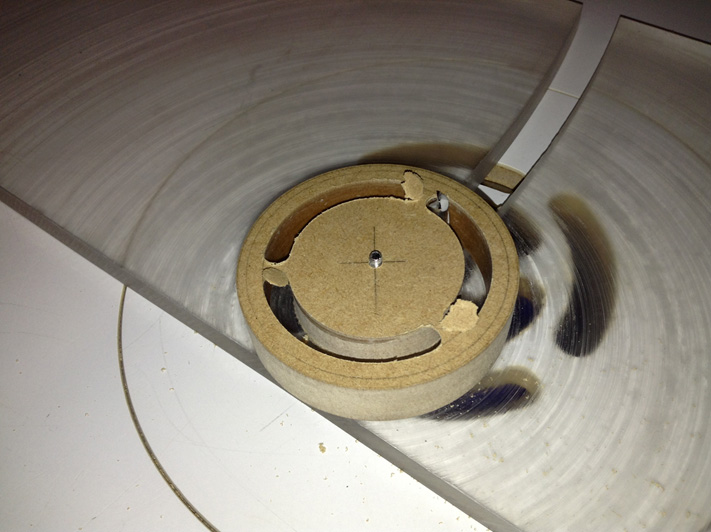

ここがミソ、抜き切ると危険なんで

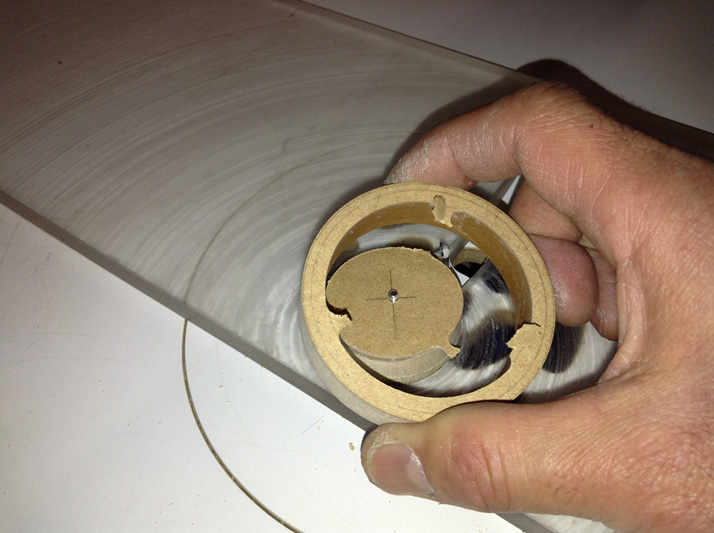

ちょっと残して後はちぎり取りささっとペーパー当てます。

ピンルーター トゥイーターリング応用編

ピンルーター トゥイーターリング応用編

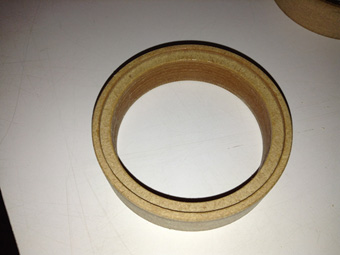

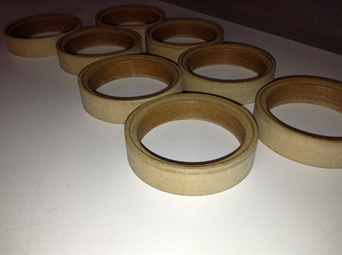

はい、完成です。

ピンルーター トゥイーターリング応用編

作業時間約3分!大量生産だと、もっと効率上がります。

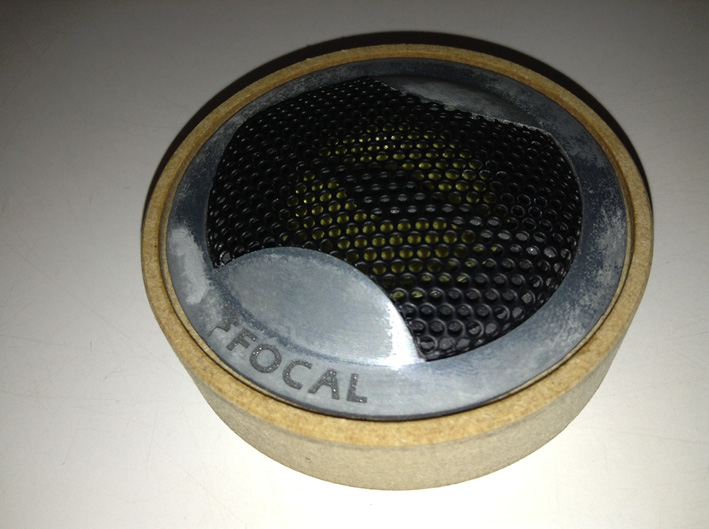

手が空いた時に作っておくとトゥイーターハウジング作るのが
メッチャ早くなります。

デモカー BMW3シリーズ

サウンド カーペンター仲尾氏のピンルーター セミナーでした。
