車種専用設計でサウンドクオリティーアップを実現。

インナーバッフルに使用する素材には、何が適切かを考えたとき、性能を重視すると必然的にジュラルミン系アルミが選ばれます。M&Mデザインでは高剛性でありながら非磁性体のジュラルミン系アルミ無垢材をCNCマシニングセンタで1つ1つ削り出されたのが「MXシリーズ インナーバッフルベース」です。今までインナーバッフルといえばMDFや合板などの木材で製作していましたが、ドア内部に浸水した水で腐敗することがありました。この問題をアルミを使用することで完全に防ぐことにも成功しました。

InnerBaffleBase

ジュラルミン系アルミという答え

MX-611Ⅱ

アルミ インナーバッフルベース
トヨタ、日産、スバル、ダイハツ、AUDI車用

希望小売価格
21,780円 (19,800円 税抜)/2枚SET
※ 車輌に取り付けるには別売りのPCD-1が必要です。

MX-614

アルミ インナーバッフルベース
ホンダ車用

希望小売価格
21,780円 (19,800円 税抜)/2枚SET
※ 車輌に取り付けるには別売りのPCD-1が必要です。

MX-615

アルミ インナーバッフルベース
スバル車用

希望小売価格
28,600円 (26,000円 税抜)/2枚SET
※ 車輌に取り付けるには別売りのPCD-1が必要です。

MX-616

アルミ インナーバッフルベース
スズキ、VW、スバル、ダイハツ車用

希望小売価格
21,780円 (19,800円 税抜)/2枚SET
※ 車輌に取り付けるには別売りのPCD-1が必要です。

MX-618

アルミ インナーバッフルベース
トヨタ、スバル車用

希望小売価格
35,200円 (32,000円 税抜)/2枚SET
※ 車輌に取り付けるには別売りのPCD-1が必要です。

MX-600/PCD

マルチピッチ アルミバッフル
ハイエース、レジアスエース専用

希望小売価格
46,200円 (42,000円 税抜)/2枚SET

MX-AUDI

アルミ インナーバッフルベース

希望小売価格
64,900円 (59,000円 税抜)/2枚SET
※ 車輌に取り付けるには別売りのPCD-1が必要です。

MX-AUDI

MX-BMW

アルミ インナーバッフル

希望小売価格
26,950円 (24,500円 税抜)/2枚SET

MX-BMW

MX-22SP

22mmアルミ バッフル スペーサー

希望小売価格
41,800円 (38,000円 税抜)/2枚SET
※ インナーバッフルベースとPCD-1の間に入れて使用してください。

MX-AUDI

  • インナーバッフルベース本体の加工やネジ穴の位置変更が必要な場合もあります。
  • 純正ドアスピーカー取付穴径を大きくするなどの加工が必要な車種もあります。
  • 純正ドアプレスに凹凸がある場合はインナーバッフルベースと鉄板の間に防水処理加工が必要です。
  • スピーカーグリル部裏側の円形リブがスピーカーにあたる場合は削るなどの加工をしてください。
  • 奥行き寸法が不足する場合は、PCD-1を重ねてスペーサーにする、もしくは合板やMDFなどでスペーサーを製作し取付けてください。
  • 取り付けは専門の技術を持ったプロショップで施工してください。

AluminiumBaffle

適合スピーカー100種類以上

PCD-1

マルチピッチ アルミバッフル

希望小売価格
15,950円 (14,500円 税抜) 2枚セット

素材
:アルミ
表面処理
:ゴールドアルマイト
寸法
:Ф145×Ф170×8mm
取付穴
:Ф5.5×Ф9 M4タップ

PCD-1

XXXX LIGHTING 適合表 ▶
PCD-1

コンテスト上位入賞車輌の秘密には・・・

コンテスト常勝ショップでは、ノウハウとしてコンテスト出場車輌にアルミバッフルを使用し高剛性なバッフルを作っていました。
しかしアルミバッフルは高価なため一般に使用できなかったのが現状です。
そのアルミバッフルがリーズナブルな価格で登場。内径は、8mm厚アルミ無垢材をCNCマシニングセンタで一つ一つ削り出し、そして腐食防止処理にゴールドアルマイトを施すという拘り。
インナーバッフルベースを合板などで作りアルミバッフルと組み合わすことにより共振周波数を分散することも可能。使用方法としては、2枚、3枚と重ねて使用する事や市販のインナーバッフルと組み合わせて使用することも可能です。

InnerBaffleBase 車種適合表

MX-611Ⅱ トヨタ、日産、スバル、ダイハツ、AUDI車用

トヨタ

車種名 年代 型式 備考
bB H17/12~H28/7
  • QNC20系
  • QNC21系
  • QNC25系
H12/2~H17/12
  • NCP30系
  • NCP31系
  • NCP35系
iQ H20/11~H28/3
  • DBA-NGJ10
  • DBA-KGJ10
RAV4 H17/11~現在
  • DBA-ACA36W
  • DBA-ACA31W
H12/5~H15/8
  • TA-ACA20W
  • TA-ACA21W
  • TA-ACA25W
  • TA-ACA26W
Will CYPHA H14/10~H17/12
  • NCP70系
  • NCP75系
Will VS H13/4~H16/4
  • ZZE127系
  • ZZE128系
  • ZZE129系
  • NZE127系
86
≫ 装着例
H24/4~H28/7 DBA-ZN6
アイシス H16/9~現在
  • ZGM10系
  • ZGM11系
  • ZGM15系
  • ANM10系
  • ANM15系
  • ZNM10系
アクア

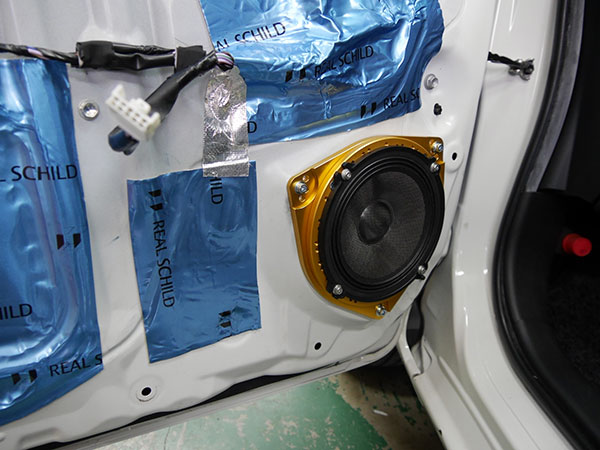

≫ 装着例
H26/12~現在 DAA-NHP10
H23/12~H26/12 DAA-NHP10
アリオン H19/6~H28/6
  • NZT260系
  • ZRT260系
  • ZRT265系
  • ZRT261系
アルテッツア H10/10~H17/9
  • SXE10系
  • GXE10系
アルファード H14/5~H20/5
  • MNH10W系
  • MNH15W系
  • ANH10W系
  • ANH15W系
アレックス/
カローラランクス
H16/4~H18/9
  • ZZE122系
  • ZZE123系
  • ZZE124系
  • NZE121系
  • NZE124系
H13/1~H16/4
  • ZZE122系
  • ZZE123系
  • ZZE124系
  • NZE121系
  • NZE124系
イスト H19/7~H28/4
  • ZSP110系
  • NCP110系
  • NCP115系
ヴァンガード H19/8~H25/11
  • DBA-GSA33W
  • DBA-ACA33W
  • DBA-ACA38W
ウィッシュ H21/4~現在
  • ZGE20系
  • ZGE21系
  • ZGE22系
  • ZGE25系
H17/9~H21/4
  • ANE10G系
  • ANE11W系
  • ZNE10G系
  • ZNE14G系
ヴィッツ H26/4~現在
  • KSP130系
  • NSP130系
  • NSP135系
  • NCP131系
H22/12~H26/4
  • KSP130系
  • NSP130系
  • NSP135系
  • NCP131系
ヴォクシー/ノア H26/1~現在
ハイブリットを含む
  • ZRR80W系
  • ZRR80G系
  • ZRR85W系
  • ZRR85G系
  • ZWR80G系
  • ZWR80W系
H19/6~H26/1
  • ZRR70W系
  • ZRR75W系
  • ZRR70G系
  • ZRR75G系
エクスファイア H26/10~現在
ハイブリットを含む
  • ZRR80G系
  • ZRR85G系
  • ZWR80G系
エスティマ H28/6~現在
ハイブリットを含む
  • ACR50W系
  • ACR55W系
  • AHR20W系
H18/1~H26/6
ハイブリット
H18/6~H28/6
  • DBA-GSR50W
  • DBA-GSR55W
  • DBA-ACR50W
  • DBA-ACR55W
  • DAA-AHR20W
オーリス H24/8~現在
  • NRE185H系
  • ZRE186H系
  • NZE181H系
  • NZE184H系
  • NWE186H系
H18/10~H24/8
  • ZRE152H系
  • ZRE154H系
  • NZE151H系
  • NZE154H系
カローラ アクシス H24/5~現在
  • NRE160系
  • NRE161系
  • NZE161系
  • NZE164系
  • NKE165系
カローラフィールダー H24/5~現在
ハイブリットは
H25/8~現在
  • ZRE162G系
  • NRE161G系
  • NZE161G系
  • NZE164G系
  • NKE165G系
H18/10~H24/5
  • ZRE142G系
  • NRE144G系
  • NZE141G系
  • NZE144G系
クラウン ロイヤル アスリートH24/12~現在
ハイブリットを含む
  • GRS210系
  • GRS211系
  • GRS214系
  • AWS210系
  • AWS211系
  • ARS210系
ロイヤル アスリートH20/2~H24/12
ハイブリットを含む H20/5~H24/12
  • GRS200系
  • GRS201系
  • GRS202系
  • GRS203系
  • GRS204系
  • GWS204系
シエンタ H27/7~現在
ハイブリットを含む
  • NHP170G系
  • NSP170G系
  • NCP175G系
H23/6~H27/7
  • NCP81G
  • NCP85G
ハリアー H25/12~現在
ハイブリットを含む
  • AVU65W
  • ZSU60W
  • ZSU65W
プリウス
≫ 装着例
H27/12~現在
  • ZVW50系
  • ZVW51系
  • ZVW55系
ブレイド H18/12~H24/4
  • AZE156H系
  • AZE154H系
  • GRE156H系
マークX H21/10~現在
  • DBA-GRX130
  • DBA-GRX133
  • DBA-GRX135
ランドクルーザー100
シグナス含む
H14/8~H19/6
  • GH-UZJ100W
  • KR-HDJ10K
H10/1~H14/8
  • GH-UZJ100W
  • KR-HDJ10K

スバル

車種名 年代 型式 備考
DEX H20/11~H23/9
  • M401F系
  • M411F系
BRZ H24/3~H28/7 DBA-ZC6
トレジア H22/11~H28/4
  • P120X系
  • P125X系

ダイハツ

車種名 年代 型式 備考
COO(クー) H18/5~H25/2
  • M402S系
  • M401S系
  • M411S系

アウディ

車種名 年代 型式 備考
A3 H16/9~H25/9
5ドアスポーツバック
  • 8PA
  • 8PB
  • 8PC

MX-614 ホンダ車用

ホンダ

車種名 年代 型式 備考
CR-V H23/12~現在
  • RM1系
  • RM4系
H18/10~H23/12
  • RE3系
  • RE4系
CR-Z H22/2~H25/10
  • DAA-ZF1
  • DAA-ZF2
N-BOX H23/12~現在
  • JF1系
  • JF2系
鉄板上部が膨れているため取付に加工が必要。
N-ONE H24/11~現在
  • JG1
  • JG2
N-WGN H24/11~現在
  • JH1
  • JH2
S660 H27/4~現在 DBA-JW5
アコード
4セダン/ワゴン
H20/12~H25/3
  • CU1
  • CU2
  • CW1
  • CW2
インサイト H21/2~H26/2
  • DAA-ZE2
  • DAA-ZE3
ヴェゼル H25/12~現在
  • RU1系
  • RU2系
  • RU3系
  • RU4系
エアウェイブ H17/4~H22/8
  • DBA-GJ1
  • DBA-GJ2
エリシオン H16/6~H25/9
  • DBA-RR1
  • DBA-RR2
  • DBA-RR3
  • DBA-RR4
  • DBA-RR5
  • DBA-RR6
オデッセイ H25/11~現在
  • RC1系
  • RC2系
  • RC4系
オデッセイ H20/10~H25/11
  • RB3
  • RB4
グレイス H26/12~現在
  • GM4系
  • GM5系
  • GM6系
  • GM9系
ジェイド H27/2~現在
  • FR4系
  • FR5系
シビック 4ドア H17/9~H22/8
ハイブリット
H17/11~H22/12
タイプR
H19/3~H22/8
  • DBA-FD1
  • DBA-FD2
  • DAA-FD3
  • ABA-FD2
シビックタイプRユーロ H22/10~H24/6 ABA-FN2
シャトル H27/5~現在
ハイブリットを含む
  • GP7系
  • GP8系
  • GK8系
  • GK9系
フィット シャトル H23/6~H27/3
  • GP2
  • GG7
  • GG8
ステップワゴン H27/4~現在
スパーダを含む
  • RP1
  • RP2
  • RP3
  • RP4
H21/10~H27/4
スパーダを含む
  • DBA-RK1
  • DBA-RK2
  • DBA-RK5
  • DBA-RK6
ゼスト H18/3~H24/11
  • JE1
  • JE2
ストリーム H18/7~H26/6
  • RN6系
  • RN7系
  • RN8系
  • RN9系
フィット H25/9~現在
ハイブリットを含む
  • GK3系
  • GK4系
  • GK5系
  • GK6系
  • GP5系
  • GP6系
H19/9~H25/9
ハイブリットを含む
  • GE6系
  • GE7系
  • GE8系
  • GE9系
  • GP1系
  • GP4系
フリード H28/9~現在
ハイブリットを含む
  • GB5系
  • GB6系
  • GB7系
  • GB8系
H23/10~H28/9
ハイブリットを含む
  • GB3系
  • GB4系
  • GP3系
フリードスパイク H22/7~H28/9
ハイブリットを含む
  • GB3系
  • GB4系
  • GP3系
ライフ H20/11~H26/4
  • JC1
  • JC2

MX-615 スバル車用

スバル

車種名 年代 型式 備考
WRX STI/S4 H26/8~現在
  • CBA-VAB
  • DBA-VAG
インプレッサ H23/12~現在
  • GP2系
  • GP3系
  • GP6系
  • GPE系
  • GJ2系
  • GJ3系
  • GJ6系
  • GJ7系
H19/6~H23/12
  • GH2系
  • GH3系
  • GH6系
  • GH7系
  • GH8系
  • GRG系
  • GE2系
  • GE3系
  • GE6系
  • GE7系
  • GVB系
  • GVF系
エクシーガ H27/4~現在 YAM系
H20/6~H27/3
  • YAM系
  • YA4系
  • YA5系
  • YA9系
フォレスター H19/12~H24/11
  • SHJ系
  • SH5系
  • SH9系
レボーグ H26/6~現在
  • VM4系
  • VMG系
レガシー H21/5~H26/10
  • BR9系
  • BRF系
  • BRM系
  • BRG系
  • BM9系
  • BMM系
  • BMG系
ガラスまでの奥行きに余裕がないためマグネットがガラスに当たる可能性があります。使用するスピーカーで確認ください。
H15/6~H21/5
  • BP5系
  • BP9系
  • BPE系
  • BL5系
  • BL9系
  • BLE系
  • BPH系

MX-616 スズキ、VW、スバル、ダイハツ車用

スバル

車種名 年代 型式 備考
プレオ H22/4~現在
  • L275F系
  • L285F系
  • L275B系
  • L285B系
ドア内装円形リブ 切り取り必要

ダイハツ

車種名 年代 型式 備考
ミラ H18/12~現在
  • L275S
  • L285S
  • L275V
  • L285V
ドア内装円形リブ 切り取り必要

スズキ


車種名 年代 型式 備考
MRワゴン H23/1~H27/12 MF33S
H18/1~H23/1 MF22S系
SX4 H18/7~H26/9
  • YA11S系
  • YB11S系
  • YA41S系
  • YB41S系
  • YC11S系
アルト
ターボRS,ワークス含む
≫ 装着例
H26/12~現在
  • HA36S系
  • HA36V系
アルト H21/12~H26/12
  • HA35S系
  • HA25S系
  • HA25V系
アルトラパン H27/6~現在 HE33S系
H20/11~H27/6 HE22S系
イグニス H28/2~現在 DAA-FF21S
エスクード H17/5~現在
  • CBA-TDA4W
  • CBA-TDB4W
  • CBA-TD54W
  • CBA-TD94W
  • CBA-TA74W
エブリィ H27/2~現在 DA17X系
H17/8~H27/2 DA64V系
エブリィワゴン H27/2~現在 DA17W系
H17/8~H27/2 ABA-DA64W
スイフト
スイフト スポーツ
≫ 装着例1
≫ 装着例2
≫ 装着例3
≫ 装着例4
≫ 装着例5
≫ 装着例6
H22/9~現在
  • DBA-ZC72S
  • DBA-ZD72S
  • DBA-ZC32S
H16/11~H22/9
  • DBA-ZC11S
  • DBA-ZD11S
  • DBA-ZC21S
  • DBA-ZD21S
  • DBA-ZC31S
  • DBA-ZCS
スプラッシュ H20/10~H26/1 DBA-XB32S
スペーシア
スペーシアカスタムを含む
H25/3~現在
  • MK42S
  • MK32S
セルボ H18/11~H21/12
  • DBA-HG21S
  • CBA-HG21S
ソリオ
ソリオバンディットを含む
H27/8~現在
  • MA26S系
  • MA36S系
H23/1~H27/8 MA15S系
ハスラー H26/1~現在
  • MR41S系
  • MR31S系
バレーノ H28/3~現在
  • CBA-WB42S
  • CBA-WB32S
パレット H20/1~H25/2 MK21S
ワゴンR H24/9~現在
  • MH34S系
  • MH44S系
H20/9~H24/9 MH23S系
H15/9~H20/9
  • MH22S系
  • MH21S系

VW

車種名 年代 型式 備考
アップ H24/10~現在 AACHY系
クロスポロ H22/6~H26/11 DBA-6RCBZW
H18/9~H22/6
  • ABA-9NBTS
  • GH-9NBTS
ゴルフⅥ 4ドア H21/4~H25/6 1KC系
ゴルフⅥ 4ドア H16/6~H21/4
  • 1KA系
  • 1KB系
  • 1KC系
ゴルフⅥ ヴァリアント H19/9~H21/11
  • 1KA系
  • 1KB系
  • 1KC系
ジェッタ H18/2~H23/2
  • 1KA系
  • 1KB系
  • 1KC系
シロッコ H21/5~H26/3 13C系
ニュービートル 3ドア H11/9~H22/12
  • 9CA系
  • 9CB系
ポロ H21/10~H26/8 6RC系
H17/9~H21/10
  • ABA-9NB系
  • GH-9NB系

MX-618 トヨタ、スバル車用

トヨタ

車種名 年代 型式 備考
FJクルーザー H22/12~現在 GSJ15W系
SAI(サイ) H25/8~現在 DAA-AZK10
H21/12~H25/8 DAA-AZK10
アルファード H27/1~現在
  • AGH30W系
  • AGH30W系
  • AGH35W系
  • AGH33W系
  • AYH30W系
H20/5~H27/1
ハイブリットは
H23/11~H27/1
  • GGH20W系
  • GGH25W系
  • ANH20W系
  • ANH25W系
  • ATH20W系
ヴェルファイア
≫ 装着例
H27/1~現在
  • AGH30W系
  • AGH35W系
  • AGH33W系
  • AYH30W系
H20/5~H27/1
ハイブリットは
H23/11~H27/1
  • GGH20W系
  • GGH25W系
  • ANH20W系
  • ANH25W系
  • ATH20W系
ハリアー H15/2~H24/7
ハイブリットを除く
  • MCU30W系
  • MCU31W系
  • MCU35W系
  • MCU36W系
  • ACU30W系
プリウス H21/5~H27/12 ZVW30系
プリウスPHV H24/1~現在 ZVW35系
記載なし H26/11~現在
  • ZVW41系
  • ZVW40系
H23/5~H26/11
  • ZVW41系
  • ZVW40系
マークX H16/11~H21/10
  • DBA-GRX120
  • DBA-GRX121
  • DBA-GRX125
マークXジオ H19/9~H25/10
  • DBA-GGA10
  • DBA-ANA10
  • DBA-ANA15
ランドクルーザープラド H25/9~現在
  • GRJ151W系
  • GRJ150W系
  • TRJ150W系
  • GDJ151W系
  • GDJ150W系
H21/9~H25/9
  • CBA-GRJ151W
  • CBA-GRJ150W
  • CBA-TRJ150W

スバル

車種名 年代 型式 備考
フォレスター H24/11~現在
  • SJ5系
  • SJG系
鉄板部が膨れているため防水処理の加工が必要
レガシー H26/10~現在
  • BN9系
  • BS9系
XV 記載なし 記載なし ドア鉄板部にネジが出ているためバッフルを削る加工が必要

MX-600/PCD ハイエース、レジアスエース専用

トヨタ

車種名 年代 型式 備考
ハイエース
レジアスエース
H16/8~現在 200系
